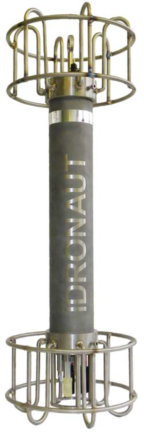

OCEAN SEVEN 320Plus CTD多參數水質儀

      OCEANSEVEN 320Plus CTD多參數水質儀是在OCEAN SEVEN 320基礎上研發的一款新型的、高精度的傳感器系統，可用于海洋、河流、湖泊中物理、化學和光學水質指標的監測，是Idronaut公司30年設計和生產高質量的CTD經驗的結晶。

      OCEAN SEVEN 320Plus CTD采用Idronaut公司獨特的深海無泵低維護傳感器設計，不需要泵或其他任何外部設備來沖洗傳感器，從而能最大限度地降低其功耗；運用高精確度七鉑環石英電導探頭，采用了大直徑（8mm）和短長度（46mm）設計理念，可有效地保證在長期運行后甚至在生物活躍的水域中實現自沖洗和無堵塞，并且可在現場清理，不需要重新標定，而其他品牌的CTD電導探頭直徑小、長度大，即使有防護措施還是很容易堵塞。

      OCEAN SEVEN 320 Plus CTD可方便地集成到浮標系統、ROV和AUV等第三方操作平臺，是在線監測和自容式記錄的最佳選擇。

      OCEAN SEVEN 320 Plus CTD具有RS-232C標準接口，其他可選接口如：RS422和無線藍牙，并可實現在線全海洋深度的資料傳輸。

因為具有創新的24位高速CT數字化電路，OCEAN SEVEN 320 Plus CTD最大采樣頻率可達40Hz。最多達16個傳感器通道可供選擇，如有需要還可以添加。

OCEAN SEVEN 320 Plus CTD是世界大洋環流實驗（World Ocean Circulation Experiment，WOCE）的專用儀器。

特點：

-高準確度/精度（0.01% FS）壓力傳感器

這種傳感器是建立在穩定、浮動式壓電電阻傳感器和漂移自由傳感器接口的基礎上，通過接口連接電子部件對傳感器的溫度相關性和非線性進行了很好的補償?？蛇x的標準壓力傳感器有：100，1000，2000，4000，7000，10000dbar。

-溫度傳感器

采用鉑電阻溫度計設計，能實現快速響應（時間常數：50ms），自熱效應可忽略。

-流式電導率傳感器

采用大直徑、七鉑環石英電導探頭設計，無需鉑黑沉積，清潔后不需要重新標定；即使在南北極進行使用也無需外置采水泵（但水泵根據需要可額外配置）。

-額外的一套CT傳感器

最大限度地減少海上數據丟失的風險。在長期監測中可以更好地控制能的傳感器漂移。

-溶解氧傳感器（工作深度：7000m）

采用壓力補償?shù)臉O譜法傳感器設計，配帶一個易更換的小帽。因為無擾動效應，所以不需要外置采水泵。

-pH玻璃傳感器和固體膠參比電極（工作深度：7000m）

低阻抗的玻璃膜pH電極，陶瓷結合硅膠混合的參比電極，以及一個差分放大電路連接。

-無線藍牙適配器

Idronaut無線藍牙適配器允許Ocean Seven 320 plus CTD與計算機或PDA設備（配有藍牙設備）之間進行雙向的全雙工通信。

-數據傳輸

標準RS232C接口；其他可選擇接口：FSK長距離遙測技術、RS422及無線藍牙。

-數據存儲器

2GB標準存儲器允許保存多達4,000,000組數據。

-電池單元

內置電池組（12個鎳氫電池，1.2V，2.85Ah）可以允許CTD持續工作7h，而可供選擇的外置電源則可以保證70h；也可選用鋰電池或者充電電池。

-可供選擇集成的探測器和傳感器

General Oceanics—1014，1015，1016，1018型多通道采水器

Idronaut—高精度（0.01%）壓力傳感器

Idronaut—系重觸底傳感器

DATASONICS—PSA916D聲納高度計，6000m

LI-COR—LI-192SA水下和LI-193SA球形水下照度（PAR）計

CHELSEA—MINItracka，Unilux和Trilux熒光計

WET Labs—C-Star透射計和WETStar小型葉綠素?zé)晒庥?/span>

SEAPOINT—熒光計和濁度儀

TURNER DESIGNS—熒光計

D&A INSTRUMENT COMPANY—OBS-3傳感器

BIOSPHERICAL INSTRUMENTS—QSP-2200，QSP-2300 PAR傳感器

VALEPORT—Mini SVS聲速傳感器

SEA-BIRD—潛水泵

采樣模式

-連續模式

以選定的采樣率連續采集數據。可通過開關CTD進行多個周期的采樣。

-深度模式

根據采樣深度間隔進行記錄?？赏ㄟ^切換CTD開關進行多個剖面的采樣。

-時間模式

CTD在一段時間內連續采樣，然后進入休眠狀態，到達間隔時間后，在進入采樣狀態。間隔時間在0.1s到1day之間。休眠時間電池基本不耗電。此模式適合于長期監測。

-條件模式

當選定的參數值超過了配置參數的界限值時，CTD將按照設定的采樣頻率開始采樣，直到選定的參數值低于配置參數的界限值停止采樣。

-實時模式

CTD允許用戶使用REDAS-5軟件進行實時在線監測，采樣頻率為20，30或者40Hz。

操作軟件

REDAS-5軟件，操作界面簡單友好，可以控制CTD和實時讀取數據。REDAS-5是一個真正的32位Windows應用程序，可在Windows系統下完美地運行。REDAS-5以動態圖形和數字的形式顯示采集到的數據，并且允許用戶根據需要調整顯示的參數。在實時讀取的過程中，還可以根據壓力、時間或其它物理量的間隔抽取數據。REDAS-5軟件還可以自動啟動和停止數據采集；對實時采集的數據進行處理和過濾（時間滯后補償，平滑等）；從GPS讀取地理坐標；將數據轉換成文本文件，自動縮放圖形窗口中的X和Y軸。

REDAS-5軟件可以實現20，30或者40Hz的采樣頻率。

通訊和數據讀取

CTD可直接通過RS232C接口與電腦相連，RS422接口的有效通訊距離比RS232C接口長。當使用長距離遙測時，需要一個甲板單元，將來自PC的RS232C通信端口的信號轉成遙測信號，信號和供電也必須通過同軸鎧裝電纜傳輸。

CTD頂端有一或兩個公頭水密頭進行通訊。六針?biāo)茴^用于RS232C和RS422接口和電源輸入；二針?biāo)茴^用于長距離遙測接口。

（1）該參數由直徑為6.4mm（1/4英寸）的1-H-255型Rochester電纜測得，其電阻為23Ω/km，電容為138pF/m。

CTD可與標準的Rochester同軸鎧裝電纜（1/10，1/8，1/4，1/2英寸）相連，最大電阻值為250Ω。

技術參數

傳感器參數

(1)其他壓力測量范圍可選：10，40，100，200，500，2000，4000，7000，10000dbar，也可換成更高精度（0.01%FS）的壓力傳感器

（2）可選

（3）按照1m/s的流速

（4）從氮氣到空氣

（5）通過輔助性輸入，其他的探頭可以使用，諸如：熒光計,濁度計，透射儀，高度計，光合有效輻射測量儀；六個輔助性輸入可選

在海水測量中，運用聯合國教科文組織（UNESCO）的公式通過計算測量得到的參數，可以得到以下數據：鹽度，聲速，水密度，溶解氧。

在淡水測量中，以下數據可計算得出：總?cè)芙庑怨腆w（Total Dissolved Solids，TDS），在20℃和25℃的電導率。

電學參數

采樣頻率:用戶可選，使用REDAS-5軟件可到20，30或40Hz

通訊協議:基于字節導向、二進制和無格式信息協議

操作界面:友好的、菜單驅動的用戶界面

數據存儲: 2GB非易失性內存單元

電源: 9~18V，12V直流時245mA

物理參數

可選設備

-便攜式遙測甲板單元

便攜式遙測甲板單元可通過同軸電纜與CTD和計算機相連。便攜式甲板單元可通過與半雙工通信的收發器（調制解調器）與CTD通信。甲板單元放置在一個的外殼防水的塑料箱中，內置一個可充電鉛電池，這樣即使在無外部電源的情況下CTD也可以工作。內置電池充滿電狀態下可保證CTD和甲板單元20小時的連續工作。

內置電池充電器：115/220V交流±10%，50~60Hz±5%

電源：30V直流（最大0.3A@12 V）

尺寸：340×300×160mm，重量：6.5kg

-MKPlus遙測甲板單元

新一代的MKPlus甲板單元可給OCEAN SEVEN 3xx系列CTD供電，自適應V32/V32bis調制解調器，優化全雙工的實時通信，通信速度可達14,400bps。在通信過程中可向操作者提供可視化的反饋信息，以便自動調整線路質量和通訊速度。

MKPlus甲板單元是將創新的V32/V32bis遙測調制解調器添加到了世界知名的MK甲板單元上。MKPlus甲板單元在世界上已經銷售了上百臺。MKPlus甲板單元被安裝在一個19寸機架金屬盒內，是專為船上作業設計的。

電源適配器：115/220V交流±10%，50~60Hz±5%

電源：220V直流（最大1A@12 V）

尺寸：480×160×90mm，重量：3kg

-便攜式數據讀取裝置

便攜輕便，堅固耐用，基于Windows Mobile?軟件，克服了PC使用的限制，可在野外及惡劣環境下使用。通過內置的RS232接口及專用程序和CTD建立通訊。

-便攜式手動絞車

2路或5路滑環?？扇菁{350m直徑5mm的聚氨酯鎧裝電纜，或100m直徑為8.3mm的聚氨酯凱芙拉多芯鎧裝電纜。

-同軸鎧裝電纜，直徑5mm，聚氨酯

斷裂強度：200kg，每km重量：40kg。

-RS232C/RS422同軸鎧裝電纜，直徑8.3mm，聚氨酯凱芙拉

多芯凱芙拉纜，直徑8.3mm，專為RS422或RS232C接口設計。2對纏繞線組成：一個2×24AWG纏繞，一個2×19AWG纏繞。斷裂強度：>200kg。RS232C數據傳輸距離：200m；RS422數據傳輸距離：1000m。重量：水中3.6kg/100 m，空氣中9.6kg/100m。

-傳感器保護防污套裝

安裝在靠近傳感器的地方。有效保護傳感器，防止生物附著污染。專門設計用于浮標及潛標，不會釋放任何毒素。

-鈦質保護框架

對于底部傳感器和/或上部的水密接頭保護：直徑260mm。

外圍系泊框架，包圍在CTD周圍以便安裝兩個額外的傳感器，直徑350mm，長950mm。

-外置水下可充電電池組

14.4V直流（12節鎳氫電池），4.5Ah。

直徑75mm，長315mm，耐壓1500m；直徑66mm，長315mm，耐壓7000m。

通過一個或兩個法蘭與CTD固定在一起。

-透明流動測量池

可方便的與泵相連（水量200~300ml），這樣OCEAN SEVEN 320 Plus CTD就滿足了“FerryBox”項目的要求。

技術參數

傳感器參數

(1)其他壓力測量范圍可選：10，40，100，200，500，2000，4000，7000，10000dbar，也可換成更高精度（0.01%FS）的壓力傳感器

（2）可選

（3）按照1m/s的流速

（4）從氮氣到空氣

（5）通過輔助性輸入，其他的探頭可以使用，諸如：熒光計, 濁度計，透射儀，高度計，光合有效輻射測量儀；六個輔助性輸入可選

在海水測量中，運用聯合國教科文組織（UNESCO）的公式通過計算測量得到的參數，可以得到以下數據：鹽度，聲速，水密度，溶解氧。

在淡水測量中，以下數據可計算得出：總?cè)芙庑怨腆w（Total Dissolved Solids，TDS），在20℃和25℃的電導率。

電學參數

采樣頻率: 用戶可選，使用REDAS-5軟件可到20，30或40Hz

通訊協議: 基于字節導向、二進制和無格式信息協議

操作界面: 友好的、菜單驅動的用戶界面

數據存儲: 2GB非易失性內存單元

電源: 9~18V，12V直流時245mA

物理參數
